Подключение кнопочного поста, к магнитному пускателю используя тепловое реле

Доброго дня всем тем, кто зашел на страничку моего сайта. Вы наверняка задаетесь вопросом: какая связь между ПЛК, кнопкой, пускателем и тепловым реле. Хочу сказать, что прямым образом влияют все технические составляющие. Если Вы хотите стать квалифицированным специалистом в области программирования контроллеров, вам понадобятся навыки работы с электричеством. Вы должны осознавать, что программируете контроллеры, прежде всего для производства. Сложность состоит в том, что если Вы программист, значит, придется учить и практиковаться по электротехнике, или, наоборот, в любом случае должны знать и программную составляющую и электричество знать. Порой бывает сложно, поэтому нужно большого терпения.

В этом примере буду использовать современные материалы. На рисунке показана кнопка, как и любая другая кнопка, у нее стоп и пуск.

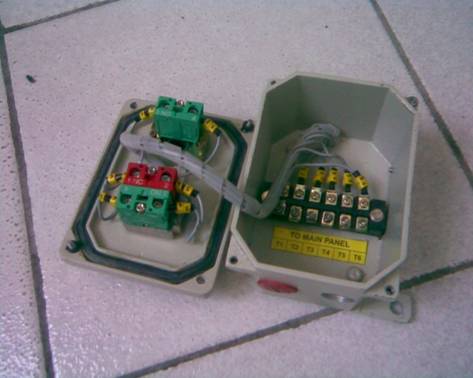

Внутреннее расположение кнопки.

Эти кнопки очень удобны в использовании, так как показаны открытый и закрытый контакты, нет надобности в приборе, концы выведены в отдельную клемму. Причем все это легко выворачивается, снимается, меняется и т.д.

Зеленый контакт предназначен для пуска (NO) – нормально открытый, соответственно красный (NC) – нормально закрытый. При этом провод имеет нумерацию, что не маловажно в соединении. Идеально для работы.

Мы будем использовать номера 51, 52 – NO, и 53, 54 – NC, а 55 и 56 трогать не будем, он там не нужен.

Также смотрим клеммник внутри коробки.

Делаем выводы, наша кнопка готова к использованию. Дело за пускателем. Выбор пал на современный и удобный в использовании контактор. На рынке сейчас много таких пускателей разных фирм.

Концы катушек выведены и обозначены как «А1» и «А2», в дальнейшем «А1» - фаза, «А2» - нуль.

На самом пускателе сверху контакты 13 и 14 – блок контакт.

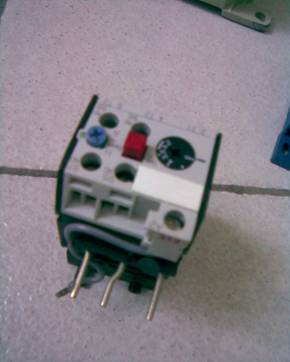

Ну и самое главное в данной теме – тепловое реле, по-другому называют – трен, теплушка и т.д.

Тепловое реле современного типа, поставляется обычно к магнитному пускателю, поэтому не для всех может подойти.

На нем также имеются NO и NC контакты, использовать будем только NC, т.е. закрытый контакт, а NO – применяется при срабатывании теплового реле, в этом случае вывод на лампу аварийного положения (TRIP).

Приступим к делу. В первую очередь, как всегда выбор за проводом.

Красный провод – фаза, по нему будет течь электрический ток.

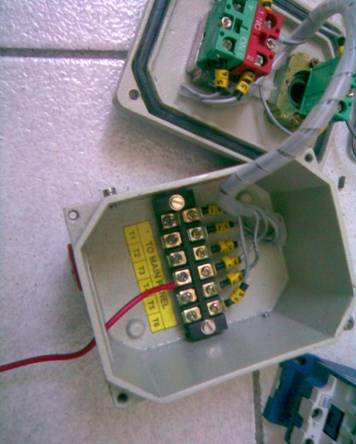

Соединяем красный провод на клеммник с номером 54, он у нас начало контакта кнопки стоп.

На рисунке красный клеммник NC – стоп.

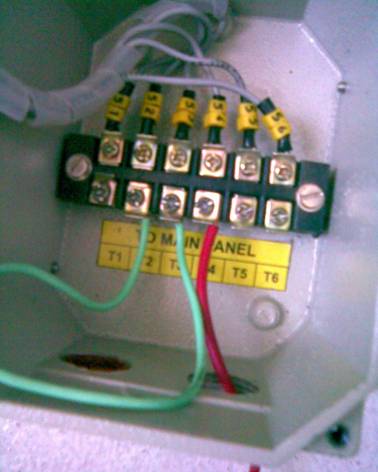

Далее соединяем 53 и 52 проводом зеленого цвета. Наша перемычка. Надеюсь понятно, для чего мы это сделали. Смотрите предыдущий урок.

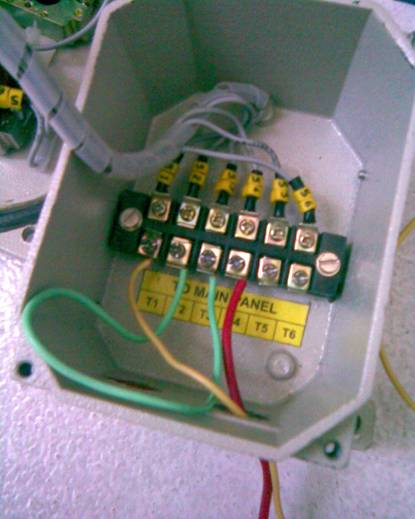

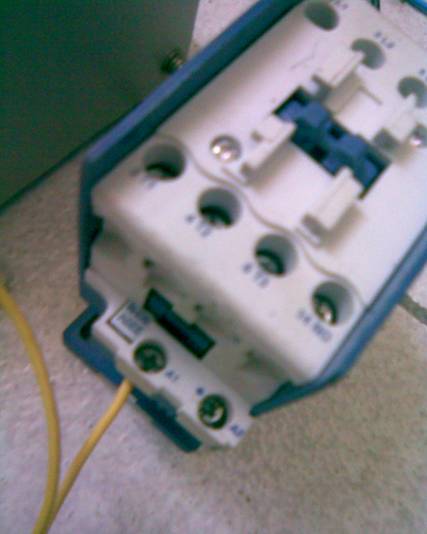

Желтым проводом к 51 концу пускового контакта. Он же (желтый провод) соединяем с катушкой «А1».

«А2» черный провод вывод на нуль. Надеюсь, нет надобности объяснять, что такое фаза и нуль, а также принцип работы катушки.

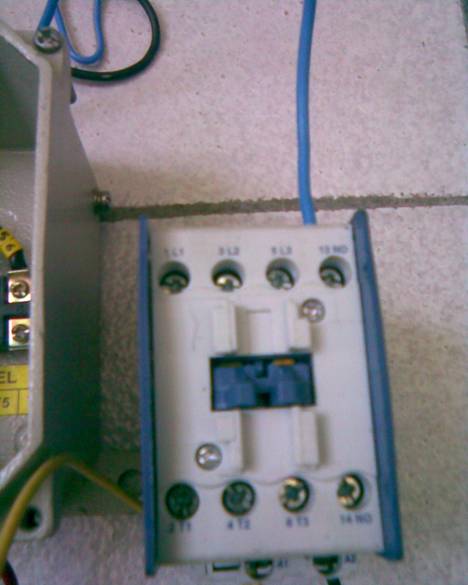

Далее предстоит соединить провод с блок контактом. Для этого нам поможет синий провод.

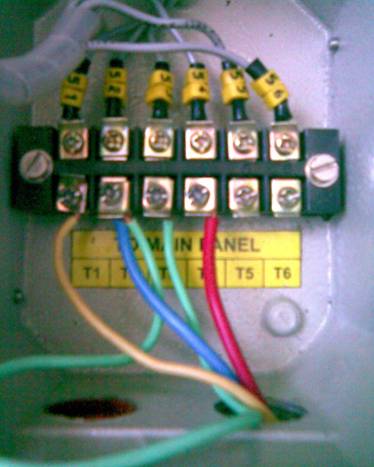

К началу пускового контакта 52, соединим синий провод, как показано на рисунке.

Этим же проводом к пускателю блок контакта 13, а 14 к катушке «А1».

Далее самое интересное, соединение теплового реле.

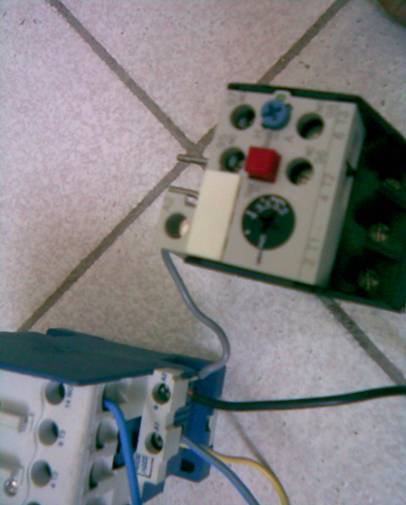

Серый провод теплового реле соединим с катушкой «А2», в принципе можно было и не соединять, чтобы не болтался.

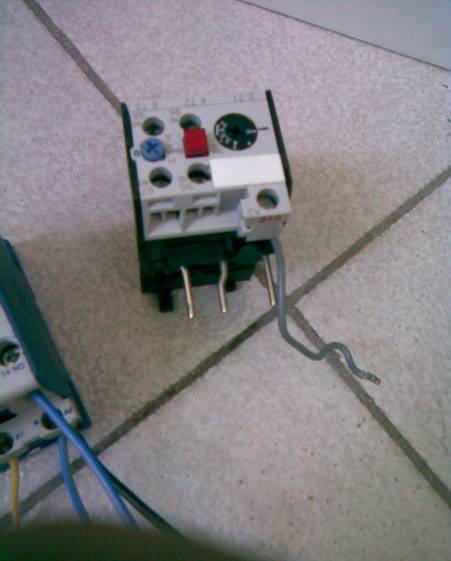

К пускателю соединяем тепловое реле, к силовым контактам, смотрите рисунок.

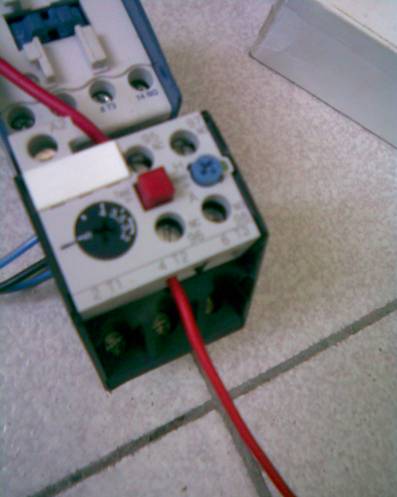

На теплушке находим закрытый контакт, соединив его нашим красным проводом, на выходе добавим дополнительный красный провод.

Вот и все. Ничего сложного.

Последний штрих – регулятор тока. Регулируем на необходимую нагрузку (нагрузка в Амперах).
