Резервное питание.

Стандартный подход к решению данной проблемы.

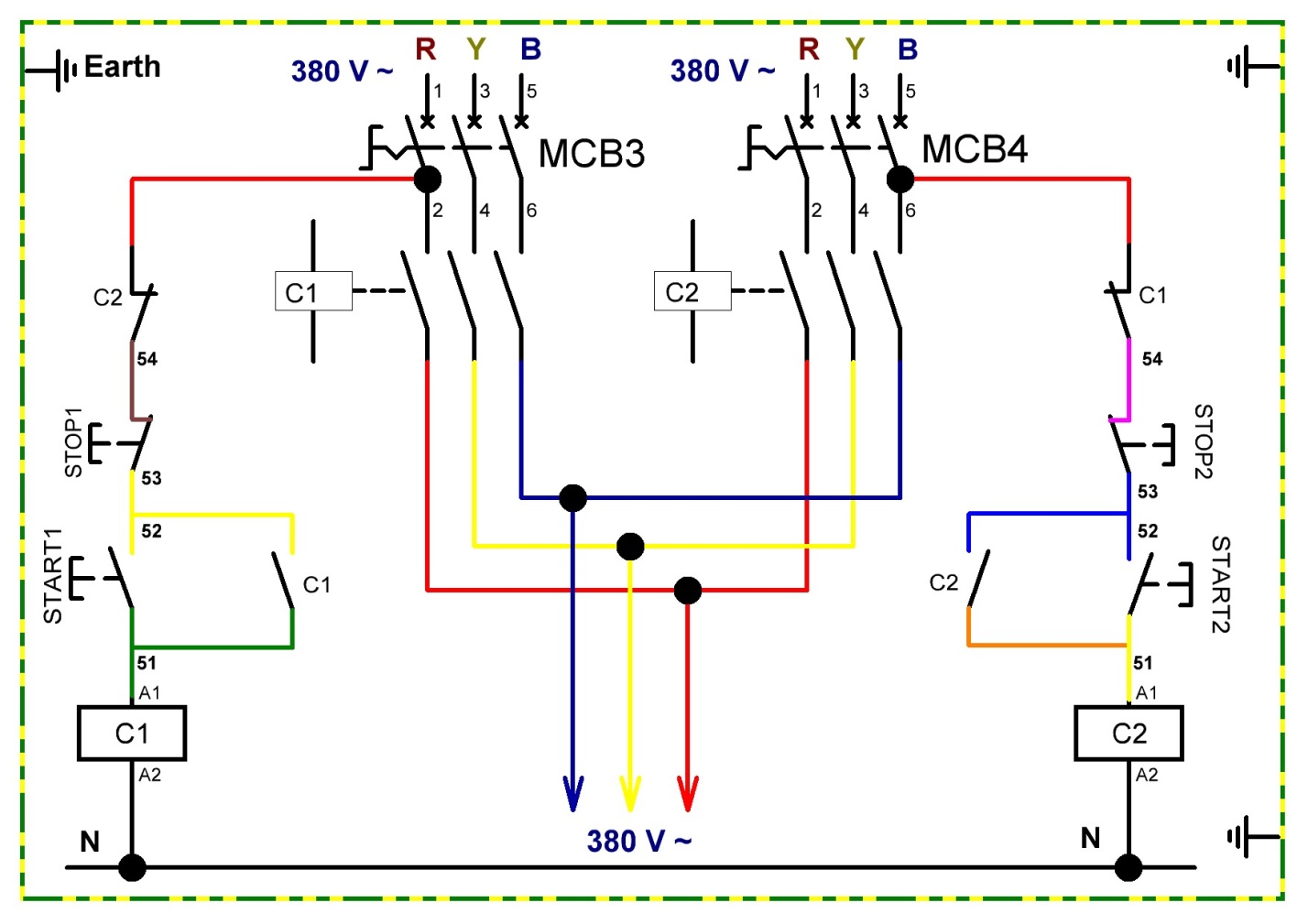

1.      Во-первых: необходимы два пускателя и две кнопки.

2.      Во-вторых: для чего данная система необходима и где она применяется?

Может применяться в реверсировании оборудования или в моем случае для резервного включения трехфазной системы. Единственный минус то, что приходиться включать систему вручную, а в остальном одни плюсы.

3.      Питание осуществляется через автоматы основного и резервного питания.

4.      Схема напоминает систему АВР (автоматический ввод резерва), знакомая электрикам. Несомненно, на следующих уроках буду рассматиривать систему включения АВР. А сейчас, простое.

5.      Берем два пускателя и две кнопки.

6.      Как обычно имеется кнопка и пускатель №1 и соответственно №2.

7.      Через закрытый блок контакт второго пускателя проводим фазный красный провод, а выход коричневый.

8.      Далее к кнопке №1 стоповый контакт №54.

9.      Перемычка через стоповый №53 и пусковой №52 контакты соединим желтым проводом.

10.  Конец пускового №51 контакта соединим зеленым проводом.

11.  Конец зеленого провода идет к катушке А1 первого пускателя, смотрите рисунок.

12.  Блок контакт соединим с первой кнопкой №52 и пускателем желтым проводом.

13.  Выход блок контакта первого пускателя соединим зеленым проводом с катушкой «А1».

14.  Теперь приступим ко второму этапу. Берем красный провод и проводим его через закрытый блок контакт первого пускателя.

15.  Конец закрытого блок контакта розовым проводом тянем к кнопке №2 клеммы №54.

16.  Перемычка между контактами синим проводом и желтым направляем к катушке А1 второго пускателя.

17.  Блок контакт соединю синим проводом второй кнопки клеммы №52.

18.  Конец блок контакта оранжевым проводом к катушке А1 второго пускателя.

19.  Общий вид

20.  Последний штрих это нулевой провод – черный, соединим с катушкой обеих пускателей.

21.  Ну, вот и все. Помните, безопасность прежде всего.
