SR: Бистабильный функциональный блок, доминирующая установка
Описание функции Функциональный блок используется как память SR со свойством "Доминирующая установка".
Выход Q1 становится "1", когда вход S1 становится "1". Это состояние сохраняется, даже если S1 возвращается обратно в "0". Выход Q1 возвращается в "0", когда вход R становится "1". Если входы S1 и R находятся в "1" одновременно, доминирующий вход S1 установит выход Q1 в "1".
Когда функциональный блок вызывается первый раз, начальное состояние Q1 это "0".
EN и ENO могут быть сконфигурированы как дополнительные параметры.

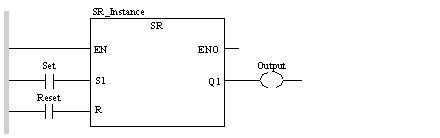

Представление:
Описание параметров Описание входных параметров: | Параметр | Тип данных | Значение | | S1 | BOOL | Установка (доминанта) | | R | BOOL | Сброс |
Описание выходного параметра: | Параметр | Тип данных | Значение | | Q1 | BOOL | Выход |

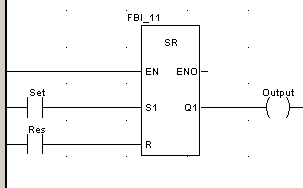

Структура данной функции проста в использовании, задаем параметр set, т.е. замыкаем контакт, при этом срабатывает катушка Output. Катушка остается работать до тех пор, пока не будет разомкнут контакт set и замкнут контакт Res.
|
