TOF: Задержка выключения Описание функции Функциональный блок используется как задержка выключения. Когда функциональный блок вызывается первый раз, начальное состояние ET равно "0". EN и ENO могут быть сконфигурированы как дополнительные параметры.
Представление: Описание параметров Описание входных параметров: | Параметр | Тип данных | Значение | | IN | BOOL | Запуск задержки | | PT | TIME | Предустановленное время задержки |
Описание выходных параметров: | Параметр | Тип данных | Значение | | Q | BOOL | Выход | | ET | TIME | Внутреннее время |

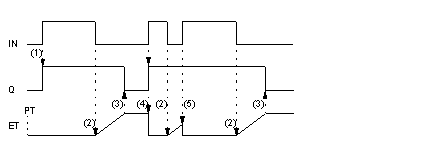

Временная диаграмма Представление задержки выключения TOF: (1) Если IN становится "1", Q становится "1". (2) Если IN становится "0", запускается отсчет внутреннего времени (ET). (3) Если внутреннее время достигает значения PT, Q становится "0". (4) Если IN становится "1", Q становится "1", а подсчет внутреннего времени останавливается/сбрасывается. (5) Если IN становится "1" до того, как внутреннее время достигло значения PT, подсчет внутреннего времени останавливается/сбрасывается, а выход Q не устанавливается в "0".

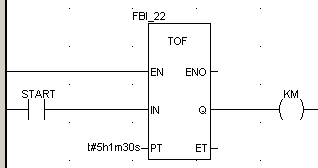

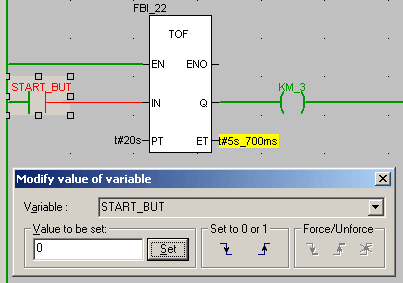

Функция до боле проста в использовании. Единственное что может ввести в заблуждение, это временные параметры. Обычно в поле «PT» ввожу число и указываю: S – секунды, M – минуты, H – часы. Пример: 3s, 45s, 1h, 1m3s. На рисунке я показал, как можно установить время, используя часы, минуты и секунды (5 часов 1 минута 30 секунд). Единственное что должно присутствовать при определении времени это T# - временной указатель функции TOF, TON и TP. Задержка выключения происходит только после того, как замкнем цепь «START_BUT» и разомкнем ее.
|
