Indusoft Web Studio
Symbols Folder
При проектировании проекта в системе
SCADA, полезным бывает создать файл, в котором будут храниться объекты:
рисунки, шрифты, кнопки и т.д. Все что нам нужно для работы с программой.

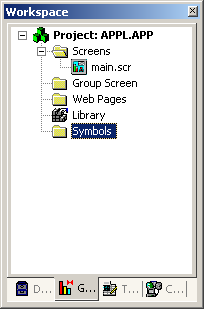

Для этого открываем программу Indusoft Web Studio, в рабочей среде «Workspace» имеется каталог «Symbols». Смотрите рисунок.
Просто так создать в ней файл мы не можем, программа не
наделена данной функцией. Возможно, в следующих версиях этот недостаток будет
устранен, а сейчас довольствуемся тем, что есть.
В рабочей области программы создадим объект. Как это
сделать?
Есть множество способов, сейчас несколько из них покажу.
1. В рабочей среде «Workspace» есть каталог «Library». Открыв его, видим
окно, в которой находятся категории для определенных целей.

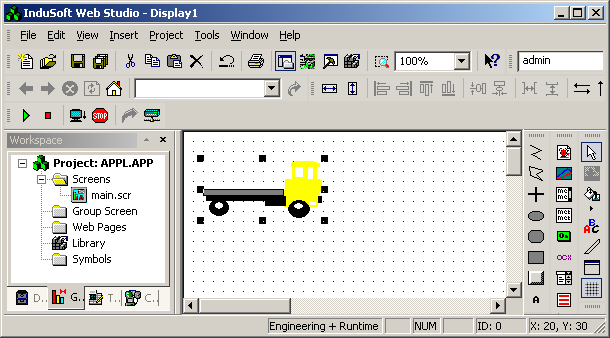

2. Выбираем любую категорию, находим понравившийся
вам объект и перемещаем в рабочую зону.
3. Теперь, чтобы сохранить наш объект в каталоге «Symbols», необходимо:
А) В строке меню выполнить действия: Edit –
Copy to…
B) Перед нами откроется окно:
С) Имя файла присвоил «object», тип файла (.sym)
D) Жмем «Сохранить»

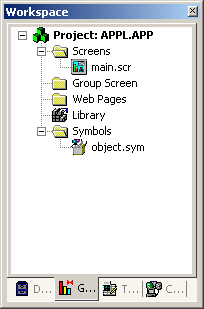

4. Таким
образом, мы создали файл с именем «object.sym»,
в котором будут храниться наши объекты.
5. Нужно сказать, что объекты можно создать самому
не используя каталог «Library».
Для этого нужно предварительно создать в любой другой программе, например «Adobe Photoshop, 3D Max и
т.д.» рисунок с расширением «.bmp».
Если у вас нет опыта работы с графикой, всегда на помощь придет «Internet». В сети интернет,
очень много сайтов посвященных графике и объектам абсолютно любой тематики.
Конечно, лучше создать объект самому, все
нюансы знаете только Вы, ваше умение применять и способности реализовать,
зависят, прежде всего, от воображения проектировщика.
6. Я не буду показывать, как создаются рисунки, это
другая история. Последую легким способом, скачаю рисунок с интернета с
расширением «.bmp».
7. Теперь моя задача ее определить в мою программу,
то есть в «object.sym».
8. В стоке меню
следую: Edit – Paste From…

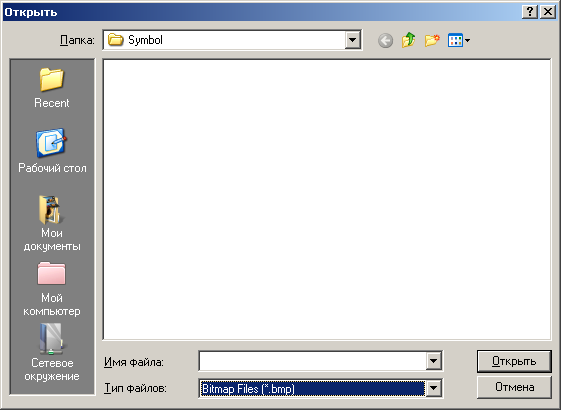

9. В открывшемся окне, выбираю тип файла «Bitmap».
10. Нахожу свой файл, который находится у меня на
рабочем столе. Найдя файл, жму «ОК».

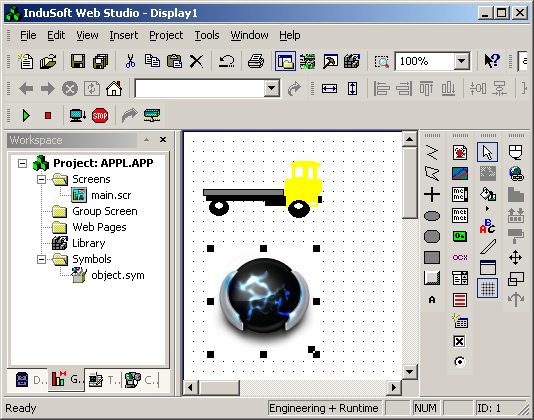

11. Радом с моим грузовичком появился объект,
который недавно скачал с интернета.
12. Этот объект необходимо сделать прозрачным.
Если у вас фон белый, то нет надобности,
а если другого фона, тогда стоит.

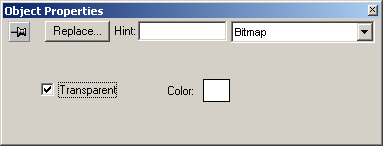

13. Открываем свойство объекта и ставим галочку
возле «Transparent».
14. Кроме графических объектов можно создать кнопку.
Как создавать кнопку вы уже умеете. Прошлый урок был полностью посвящен данной
тематике.
15. Создав один раз кнопку с определенными
свойствами, вы в дальнейшем, чтобы повторно их не создавать, копируете и
вставляете в нужный вам проект.
Надеюсь, вам понятен материал.
|
