TSXPCX3030 Programming Cable Driver
Введение
TSXPCX3030 – это ПЛК кабель для программирования с USB интерфейсом (USB/RS485 интерфейс), используется в качестве последовательного порта (обычно COM3).
TSXPCX3030 - кабель для многофункционального программирования, последовательный порт RS485 преобразует сигнала через интерфейс USB.
TSXPCX3030 используется для связи между ПЛК серии Modicon TSX и ПК (персональным компьютером) посредством порта USB.
TSXPCX3030 поддерживает контролеры серии TSX(57),TSX Микро(37),TSX Nano(07),TSX Naza(08) и Twido.
Кабель TSXPCX3030 содержит ключ «Master/Slave», который используется, чтобы выбрать различные режимы работы вместо ПЛК посредством канала RS485. Для автоматического получения и передачи команды, кабель может быть использован для многих-станций как сканирующая связь.
Порт TER серии TSX PLC имеет сигнал DPT (технические средства обработки данных) используется, чтобы определить рабочий режим порта. Если сигнал DPT высокого уровня, тогда порт TER используется в режиме «Master» драйвера «Uni-Telway» - это требование для программирования ПЛК. Если уровень сигнала DPT является низким, тогда порт TER определяется режимом ПЛК.

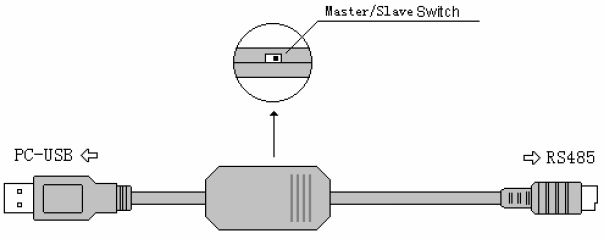

Принцип TSXPCX3030 и структура фигуры:
Рабочая модель
Переключение Функциональность Сигнал DPT Позиция передачи
М Программирование или мастер Uni-Telway 1 Авто
S Другие функция 0 Авто
Функции
• Используется Windows 2000/Windows XP
• Полная совместимость с USB V1.1 и USB V2.0
• Главная линия блок питания USB. Сила тока: 50mA.
• Показатель бода: 300bps~1Mbps
• Поддержка TSX Premium, Micro, Naza, Nano и Twido.
• Поддержка ПК и USB
Системные требования
Пожалуйста, убедитесь, что ваш ПК совместим с USB и имеет следующие системные требования перед использованием USB, а также программируемым кабелем.
Установка драйверной процедуры
Пожалуйста, установите драйвер процедуры согласно следующему шагу:
• Включите ПК, чтобы соединить USB кабель.

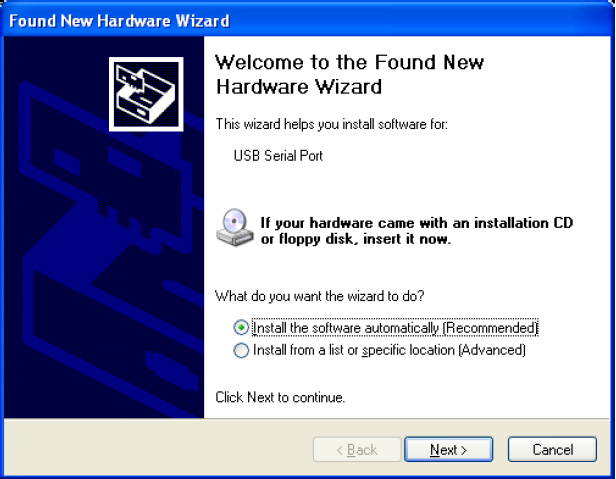

• Поместите программируемый кабель в порт USB, Windows обнаружит устройство, который поможет добавить новые аппаратные средства, чтобы перейти на новую установку устройства. Откройте драйвер с CD и щелкните на кнопку «Next»
• Чтобы продолжить, выберете путь на жестком диске.
Если «Окно» не показывает новые аппаратные средства, пожалуйста, щелкните «Контроллеры универсальной последовательной шины USB» в аппаратном списке «Менеджера устройств», и выберите устройство USB со знаком вопроса. Щелкните правой клавишей мыши, чтобы обновить драйвер.
Если Вы хотите чтобы драйвер автоматически загрузился с CD, Вы должны выбрать рекомендуемый пункт и щелкнуть на кнопку «Next».

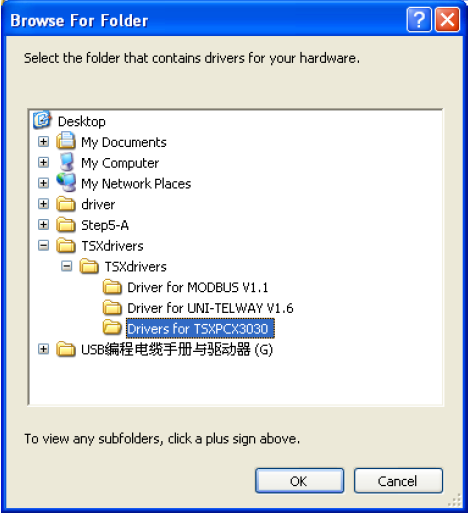

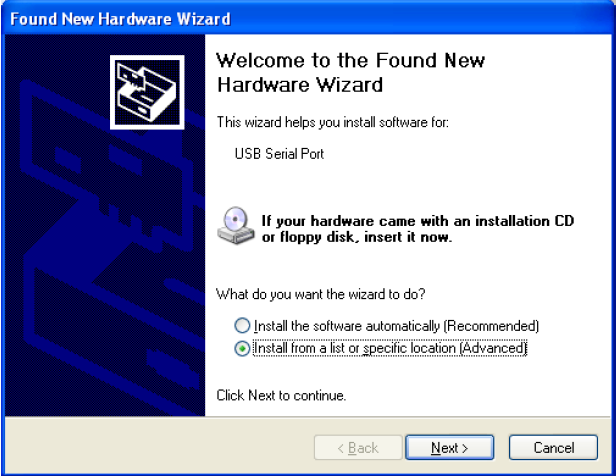

Если хотите выбрать нужный драйвер из списка, сохранив на жесткий диск, Вы должны выбрать второй пункт и щелкнуть на кнопку «Next». Драйвер находиться в папке «Drivers for TSXPCX3030».

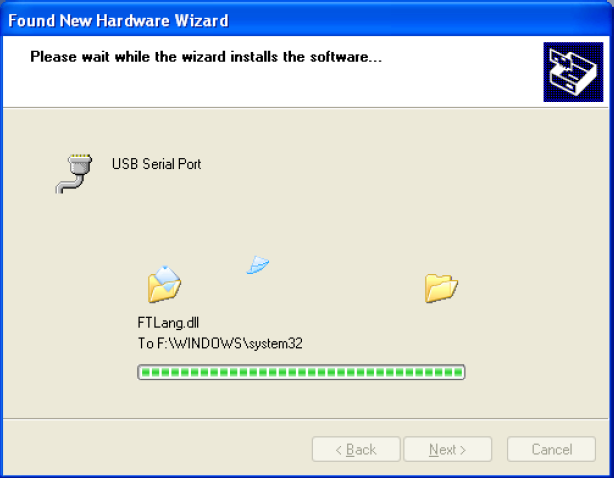

ОС Windows обнаружит файл и загрузит драйвер, чтобы установить.
Продолжите установку копирования драйверных файлов на ваш жесткий диск.
Когда появляется окно «Обнаружение Нового Аппаратного обеспечения», щелкните на кнопку «Finish».
После установки, убедитесь что "Порты (COM и LPT)" в окне «диспетчера управления» находящаяся "Старт \ Настройки \ Панель Управления \ Система аппаратный средства \ Менеджер Устройств", в котором должен появиться «Последовательный Порт USB (COMx)».
COMx – это сообщение COM USB, программируемого кабеля. В дальнейшем, при подключении кабеля в порт, должно появиться дополнительный USB COM порт. Вы должны выбрать этот порт COM в прикладной программе обеспечения, например для программирования, или программного обеспечения связи.
Удаление драйверной процедуры
Выберите папку с драйвером для TSXPCX3030.

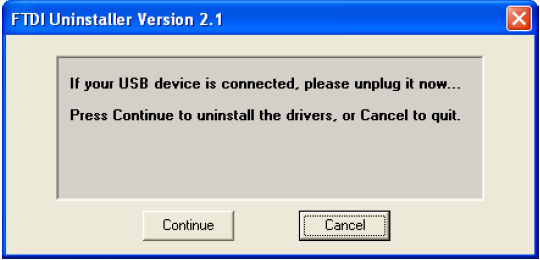

Запустите файл «Ftdiunin.exe» и щелкните «Continue to uninstall the driver».
Важно! Вы должны отключить кабель до установки драйвера.
Как изменить настройку COM
1. Удалите драйверную процедуру всего USB из UART (универсальный асинхронный приемопередатчик), чтобы выгрузить из порта COM, далее соедините в USB программируемый кабель драйвера процедуры. Менеджер устройства отобразит кабельный адрес COM3.
2. В Windows 2000/XP, COM порт может измениться. Пожалуйста, дважды щелчком мыши кликнете на устройство порта COM, которое нужно изменить в менеджере устройства, во вспомогательном информационном окне устройства появится «настройки порта» как изображено на рисунке. Нажмите на кнопку "Advanced…", в котором появится информационное окно настройки порта. Настройте порт COM в соответствии с номером бит, который Вы хотите использовать, и щелкните на кнопку "OK", чтобы завершить.
Установка программного обеспечения
(1),Установите драйвер для MODBUS V1.1 и драйвер для UNI-TELWAY V1.6
Для того, чтобы связать PLC, Вы должны установить новый UNI-TELWAY и драйвер MODBUS, старые драйвера данных версий не поддерживают TSXPCX3030 программируемого кабеля.
Версия драйвера UNI-TELWAY, кабеля TSXPCX3030 поддерживают:
Win2K/XP V1.6
WinNT4/95/98/Me/DOS Не поддерживает
Версия драйвера MODBUS, дляTSXPCX3030 программируемого кабеля:
Win2K/XP V1.1
WinNT4/95/98/Me/DOS Не поддерживает
Дважды щелкните на .exe файл в папке драйвера для UNI-TELWAY V1.6 и драйвера для MODBUS V1.1, чтобы установить драйвер.

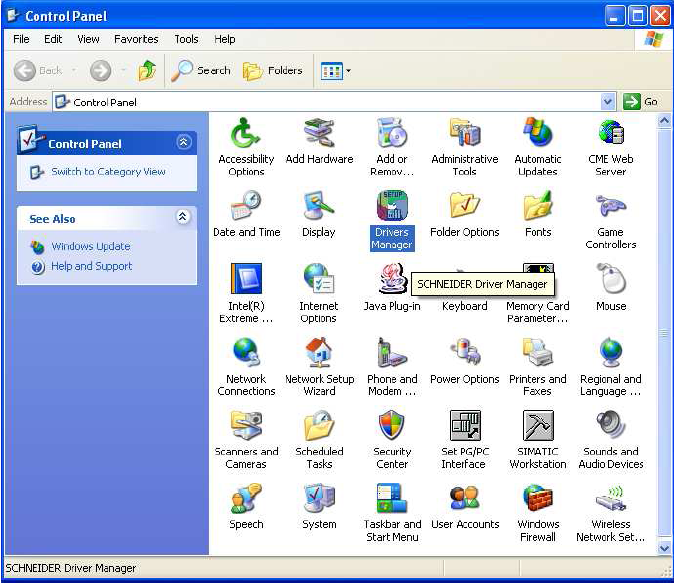

После завершения вышеуказанной установки, появится икона Менеджера Драйвера на панели управления, затем щелкните на менеджер драйвера и соедините порт RS485 кабелем серии TSXPCX3030 в порт TER PLC, затем выберите ключ Master/Slave, позиции (Master для UNI-TELWAY) и включать PLC.
Щелкните UNITELWAY «Driver->Configuration->Edit», найдите пункт COMx (Кабель TSXPCX3030) в списке Порта COM. Это укажет, что программируемый кабель определился правильно драйвером. Выберите пункт COMx (Кабель TSXPCX3030) и щелкните «OK».

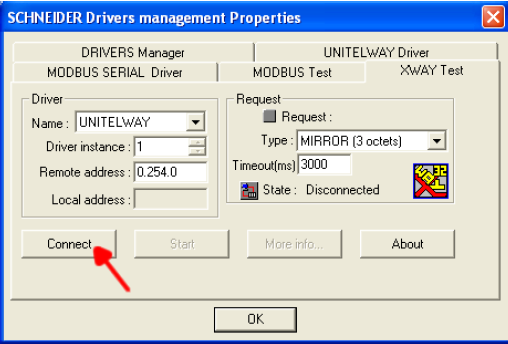

Тест Связи: Выберите «XWAY Test» и щелкните на кнопку «Connect», чтобы протестировать связь. Если установка связи в норме, связь покажет успешное соединение (порой, Вам нужно подождать 1 мин). Щелкните на кнопку «Start» подтверждая, что связь с PLC прошла успешно.
Вы можете установить различные программное обеспечение для PLC (например, PL707,PL7 и т.п.), чтобы загрузить, сравнить и проверить программу.
Когда Вы используете кабель TSXPCX3030, вам лучше в первую очередь соединить порт USB, затем соединить порт RS485 для того, чтобы Windows смог быстро обнаружить порт COM. В противном случае Windows займет много времени, чтобы обнаруживать порт COM.
Отмечает и ищет неисправность:
1. Если программируемый кабель не был обнаружен при включении PC, или система выводит различные сообщения, пожалуйста, вытащите USB кабель и засуньте снова.
2.USB на UART - разъем и устройство пуска USB. Когда данные передаются, пожалуйста, не разъединяйте.
3.Если во время передачи данных произошел сбой системы «Windows» или система выдает некорректные вопросы, пожалуйста, перезапустите компьютер и PLC. |
|
